Chapter 2. Temel Konseptler

      Bu bölümde StarUML ™ ‘nın etkin kullanımı için gerekli temel kavramları tanıtan bazı özelliklere yer verilmiştir . Modellerin tanımını açarsak , görüş ve şemalar, projeler, birimler, yaklaşımlar, çerçeveler, model parçaları ve aralarındaki farklılıkları yanı sıra UML profili  dahildir.

-  Model, Görüş ve Şemalar
-  Proje ve Birim
-  Modül

StarUML ™ modelleri, görüş ve diyagramlar arasında açık bir kavramsal ayrım yapar.
Bir  Model bir yazılım modeli için bilgi içeren bir unsurdur.
Bir  View  bir modelde yer alan bilgilerin bir görsel anlatım ve Diyagram ile , kullanıcının özel tasarım düşünceleri temsil eden bir görünüm elemanlarından oluşan bir koleksiyondur.

Örnek:

proje

 Bir proje,  StarUML ™’nin  temel yönetim birimidir.
 Bir proje, bir ya da daha fazla yazılım modellerini  yönetebilir. Bu, her zaman herhangi bir  yazılım modeli için üst düzey bir pakettir. Genel olarak, bir proje, tek bir dosyaya kaydedilir.

Proje Yapısı (Project Structure)
Bir proje içerir ve aşağıdaki alt unsurları yönetir.

Proje Dosyası

              Proje dosyaları uzantısı adı ile XML biçiminde kaydedilir. "UML".

              StarUML ™oluşturulan tüm modeller, görüş ve diyagramlar bir proje dosyası içinde kaydedilir. Bir proje de bölünmüş ve birden fazla üniteye kaydedilmiş olabilir. Bir proje dosyası aşağıdaki bilgileri içerir.

Projede kullanılacak UML profilleri
Proje tarafından başvurulan Birim dosyaları
Projede yer alan tüm modeller için bilgiler
Projede yer alan tüm diyagramlar ve görünümler için Bilgiler.

Birimler (Units)

            Bir proje, genellikle tek bir dosyaya kaydedilir, bir proje geliştiriciler bir dizi proje üzerinde birlikte çalışmak, böylece çok daha küçük dosyalarda kaydedilmesi gereken durumlar vardır. Bu durumda, projenin birden fazla birimler olarak idare edilebilir. Bir birim hiyerarşik bir yapıya sahip olabilir, bunun altında çok sayıdaalt-birimleri içerebilir. Birimler. UML dosyaları olarak kaydedilir ve proje dosyaları(UML) ya da diğer birim dosyaları (UNT) tarafından başvurulur.

Birimi Hiyerarşik Yapısı (Unit Hierarchical Structure)

Bir proje kapsamında birçok birimleri yönetmek gibi bir birim, aynı zamanda birçokalt-birimleri yönetebilirsiniz. Bir ana ünite alt birimler için referans vardır bu yana, tüm birimlerin hiyerarşik bir yapı var.

Model Fragments

Bir model parçası ayrı bir dosya olarak kaydedilmiş bir projenin bir parçasıdır. Sadece model, alt sistem veya paket ürün modeli parçaları oluşturur. Model parçasıdosyaların uzantısı adı ile kaydedilir. "MFG". Model parçası dosyaları kolayca herhangi bir zamanda herhangi bir proje dahil edilebilir. Model parçaları aslında birproje dahil birimleri farklı, onlar tamamen projenin geri kalanı ile birleşir.

Modül

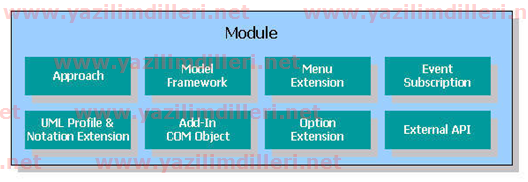

Modülü, StarUML ™ uzanan yeni fonksiyonları ve özellikleri sağlamak için bir pakettir. Modülü birkaç uzantısı unsurların kombinasyonları olarak oluşturulabilir. Ayrıca, sadece bir amaç için bağımsız bir modül sadece uzantı öğesi yapılandırmak değil, aynı zamanda bir modülde aynı daktilo uzatma öğeleri oluşturmak içindir.

StarUML ™ Modülü aşağıdaki işlevleri sağlar.

Ana menü ya da pop-up menü genişletilmesi.
Yeni yaklaşımın eklenmesi
Yeni profil eklenmesi
Yeni profil eklenmesi
Klişe ya da gösterimde genişletilmesi yoluyla yeni bir eleman eklenmesi
Yeni bir işlev Uygulaması (COM Sunucu ya da basit bir komut dosyası yoluyla)
Diğer uygulamalar ile entegrasyon
Diğer Add-in fonksiyonlar

Yaklaşımlar (Approaches)

Orada sayısız yazılım geliştirme metodolojileri vardır, ve her bir şirket veya kuruluş kendi, ya da var olan bir geliştirme ekibi veya proje ihtiyaçlarını karşılamak için değiştirilmiş öğeler  kullanır. Uygulama etki alanları, programlama dilleri ve platformları tarafından geliştirilen bu yazılım her parça için farklı. Sonuç olarak, birçok öğe, yazılım modellemenin  ilk aşamasında yapılandırılmış olmasıdır .

StarUML ™ gibi öğeleri daha kolay yapılandırmayı kolaylaştırmak için yaklaşımların(Approaches)  kavramı sağlar.

Yaklaşım Yapısı(Approach Structure)

Bir yaklaşım aşağıdaki kalemlerden oluşmaktadır.

Project Structure

Import Profiles

Import Frameworks

Import Model fragments

Çerçeveler(Frameworks)

StarUML içinde çerçeveler ™, MFC, VCL, ve JFC gibi sınıf kitaplıkları veya uygulama çerçeveleri ifade yazılım modelleri bakın. Dahil olmak üzere ve projelerde çerçeveler kullanarak özel sınıf kitaplıkları veya uygulama çerçeveleri bağlıdır model yazılım kullanıcı için çok daha kolay hale getirir.

Framework Structure,

Bir çerçeve, bir çerçeve dosyası (. FRW) ve bir veya daha fazla birim dosyaları (UNT) oluşur.

UML bilgileri Uygulama(Application of UML Profile)

      UML profilleri aşağıdaki amaçlar için kullanılabilir. OMG (Object Management Group), aynı zamanda belirli amaçlar için UML profil standartları belirler.

      Özel programlama dilleri (C / C + +, Java, C #, Python, vs.)
Profiller özel geliştirme metodolojileri için (RUP, Kataliz, UML Bileşenleri, vb.)
Profiller, belirli etki alanları için (EAI, CRM, SCM, ERP, vb.)

Addition of Module in StarUML™

StarUML ™ platformu sunucu modülleri içerir.

- StarUML ™ temelde UML standart profil, sırası ve işbirliği diyagramı arasındaki dönüşümü sağlamak için yaklaşımlar ve standart modül birkaç sağlar.
- Generator modülü belge ve kod için üretim sağlar.
- Java modülü Java profili J2SE/J2EE Çerçeve, kod üretimi, ters mühendislik desteğisağlar.
- C + + modülü desteklemek için C + + profil, MFC Çerçeve, kod üretimi, ters mühendislik desteği sağlar .
- C # modülü C # profil NET BCL çerçeve, kod üretimi, ters mühendislik desteği sağlar.
- XMI modülü XMI model değişimi için ithalat ve ihracat desteği sağlar.
- Rational Rose Dosya okuma modülü sağlar Rose
- Desen modül tasarım deseni destek sağlar.

The End Of Chapter 2
