YAZILIM MÜHENDİSLİĞİ

MİMARİ TASARIM-II
(ARCHITECTURAL DESIGN-II)

Merhaba değerli Yazılımcı arkadaşlar,

Bir Yazılım Sisteminin kullanılabilir tasarımı veya yazılım gereksinimleri hakkında mimari modellerine giriş kısmını yazı serimizin ilkinde açıklamıştık.

Mimari Görüşler (Architectural Views)

Bu yazımızda ise konu ile ilgili iki önemli noktayı sizlere açıklayacağım.

1-      Bir sistemin mimarisi dökümanlandığı ve tasarlandığı zaman ne tür Görüşlerden ve Bakış açılarından faydalanılır?

2-      Mimari Modellerin tanımlanması için ne tür notasyonlar kullanılmalıdır?

Bu, bir tek mimari model içinde sistemin mimarisi hakkında konuyla ilgili tüm bilgileri göstereceği anlamında değildir. Bu imkânsızdır. Her bir model, bir sistemin sadece bir görüş ve bakış açısını gösterir. Bu, bir sistemin modüllerine nasıl ayrışacağını, nasıl çalışma zamanı süreciyle etkileştiğini veya bir ağ içinden sistem bileşenlerinin dağıtımı hangi farklı yollarla yapıldığını gösterebilir. Verilen bu bilgilerin tamamı, farklı zamanlarda tasarım ve belgeleme için yararlı olduğunu söyleyebiliriz. Biz genellikle Yazılım Mimarisinin çoklu görüşlerine ihtiyaç duyarız.

               Soru: Peki, nedir bu çoklu görüşler? Diye bir soru sorduğunuzu duyar gibiyim sevgili yazılım aşığı dostlarım. J Buna cevap olarak şunu diyebiliriz.

Cevap: Krutchen(1995) , ait yazıda şunu dile getirmektedir. Ne tür bir görüşün gerektiği noktasında farklı görüşler mevcuttur. Ve onun iyi bilinen Yazılım Mimarisi 4 + 1 görüş modelidir.

 Buradan şu anlam çıkmaktadır, Use Case’ler veya Senaryolarla kullanılan ve bunlarla ilişkili 4 temel mimari görüşün olduğunu beliritir.

Bu, Mimari Görüşleri maddeler halinde verecek olursak, aşağıdaki gibi listeleyebiliriz.

{C}1-      Mantıksal Görüş (Logical View)

{C}2-      Süreç Görüşü (Process View)

{C}3-      Geliştirme/Gelişim Görüşü (Development View)

{C}4-      Fiziksel Görüş (Physical View)

Bu görüşleri kısa olarak açıklarsak:

Ø  Mantıksal görüş genel itibariyle, nesneler veya nesne sınıfları olarak sistem içindeki soyut anahtarları gösterir.

Ø  Süreç Görüşü ise genel itibariyle, çalışma zamanında ve sistem birleştirilmesinde süreç etkileşiminin nasıl olduğunu gösterir.

Ø  Geliştirme Görüşü ise genel itibariyle, gelişim/geliştirme için yazılımın nasıl ayrıştığını gösterir. Bir tek geliştirici veya geliştirme ekibi tarafından bileşenlere uygulanmış yazılımın Breakdown’ını gösterir.

Ø  Fiziksel Görüş ise, Sistemdeki İşlemcilere yazılım bileşenlerinin ve sistem donanımının nasıl dağıtıldığını gösterir. Bu Görüş, Sistem mühendislerinin bir Sistem yayılmasını planlaması için kullanışlıdır.

                                                                                 +

Bu 4 temel görüşe ek olarak Hofmeister (2000) bunlara benzer Conceptual(Kavramsal) Görüşü ekler.

Ø  Bu görüş, bir tek sistemin üretim hatlarını gösterir, Sistem bileşenlerin yeniden kullanılabilirliği hakkında mühendislerin karar vermesine yardım eder.

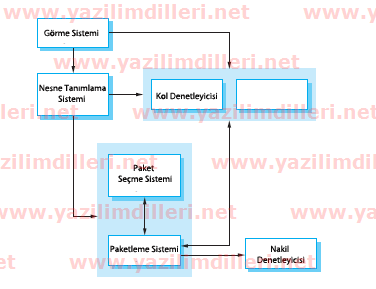

Bir önceki yazımızda verdiğimiz Ambalaj Paketleme Robotu kontrol Sistemi, Conceptual Sistem Görüşünü tanımlayan bir mimari örnektir.

Pratikte, Kavramsal (Conceptual) Görüşü, hemen hemen her zaman Tasarım süreci esnasında ve Mimari kararların alınmasını desteklemede kullanılır.

Bugünlükte bizden bu kadar diyor ve makalemizin sonuna gelmiş bulunuyoruz. Kafanıza takılan soru işaretleri var ise mail yoluyla sorularınızı iletebilirsiniz.

Yazılım Mühendisliğine dair bir sonraki yazımızda görüşmek dileğiyle.

 NOT:
Bu makalemizde de gerek yerli gerek yabancı kaynakları tarayarak ve gerek kendi bilgi ve tecrübelerimizden kattığımız Yazılım Mühendisliği Ana bilim dalında yazı serimizin ikincisi olan Mimari Görüşler ve Bakış açıları üzerinde durduk. Yazılım Mühendisliği Bölüm III de kaldığımız yerden devam edeceğiz. Yazılım dünyasının bu görkemli dünyasına adım atan arkadaşlara ve Öğretim Görevlilerine yol gösterici ve ders notları içeriğinin hazırlanmasında faydalı olması dileğiyle. Bir sonraki makalemizde görüşmek dileğiyle şimdilik hoşça kalın.

Kaynak:  Muhammed ÖNAL,2012. Yazılım Mühendisliği & Proje Yönetimi
               Ian Sommerville 9.th edition, Software Engineering
