Herkese Merhabalar,

Bugün Arduino ile LM35 Isı Sensörünü nasıl kullanırız onu anlatacağım.

Bugün yapacağımız uyguluma LM35 ısı sensörü ile bulunduğumuz ortamın ısı değerini öğreneceğiz. Isı değerlerini serial monitör ve bir önceki yazımda anlattığımLCD Ekran da görüntüleyeceğiz.

Yazacağımız arduino kodu ile LM35 ısı sensörü 10 mV’ta bir 1 °C ölçmesini sağlayacağız.

Gerekli olan malzemeler:

1 - Arduino UNO

2 - LM35 Isı Sensörü

3 - 10k ohm direnç

4 - BreadBoard

5 - Gerekli Bağlantı Kabloları

Devremizin Şeması:

Devremizin gerekli bağlantılarını yaptıktan sonra arduino kodumuzu yazalım.

#include <LiquidCrystal.h>

LiquidCrystal lcd(12,11,5,4,3,2);
int lm35analogPin = 0;
float sicaklik;
float analogDeger;


void setup(){
  Serial.begin(9600);
  lcd.begin(16,2);
}

void loop(){

  analogDeger = analogRead(lm35analogPin);
  analogDeger = (analogDeger / 1024.0)*5000;

  sicaklik = analogDeger / 10.0;

  lcd.setCursor(0,0);
  lcd.print("Sicaklik: ");
  lcd.setCursor(0,1);
  lcd.print(sicaklik);
  lcd.setCursor(6,1);
  lcd.print(" C derece");

  Serial.print("Sıcaklık: ");
  Serial.print(sicaklik);
  Serial.println(" C derece");
  delay(2000);

}

Kodlarımızı yazdıktan sonra upload edelim.

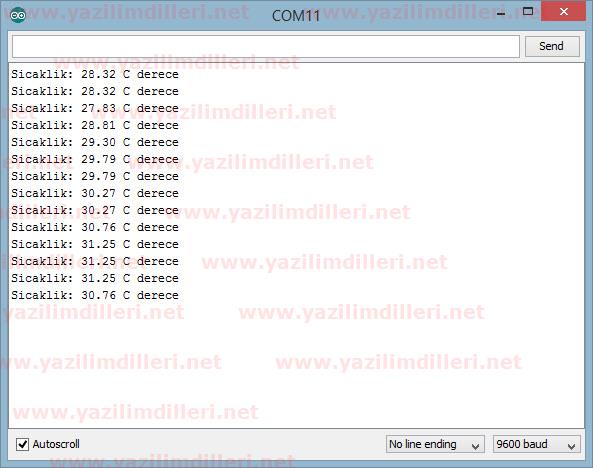

Serial.begin(9600); Seri haberleşmeyi başlatıyoruz ve serial monitörde sıcaklık değerini görmeyi sağlıyoruz.

analogDeger = analogRead(lm35analogPin) –> LM35 sensörünü bağladığımız analog pinden değeri okuyoruz.

analogDeger = (analogDeger / 1024.0)*5000 –> Okuduğumuz değeri mV dönüştürüyoruz.

sicaklik = analogDeger / 10.0 –> analog değeri mV dönüştürdükten sonra burada santigrat dereceye dönüştürüyoruz.

delay(2000) –> 2.saniyede bir ısı değerini güncelliyoruz.

Serial.print() –> ile serial monitörde çıktı vermeyi sağlıyoruz.

Uygulamamızın videosu:
