SCOM 2012 üzerinde Diagram View oluşturmayı önceki makalede incelemiştik.

Bu makalemizde Diagram View'ların Visio 2010 yardımıyla nasıl oluşturulacağını ve SCOM 2012 ile nasıl entegre edileceğini ele alacağız.

Öncelikle SCOM'un kurulu olduğu bilgisayar üzerine Visio 2010'u kuralım. İstenildiği taktirde, bir client bilgisayar üzerine Visio'yu kurarak da SCOM Diagramları oluşturabilirsiniz. SCOM 2012 ile Visio 2010 arasındaki iletişimi sağlayabilmek için bir eklenti kurmamız gerekiyor. Aşağıdaki adresten System Center Operations Manager 2007 R2 add-in for Visio 2010'u indirebilirsiniz (Şu anda SCOM 2012 için Visio eklentisini Microsoft çıkarmadı. Ancak SCOM 2007 R2 eklentisi SCOM 2012 üzerinde de sorunsuz bir şekilde çalışmaktadır).

http://www.microsoft.com/en-us/download/details.aspx?id=26228

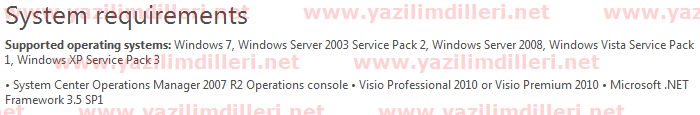

Bu eklentinin çalışması için Sistem Gereksinimleri aşağıdaki gibidir.

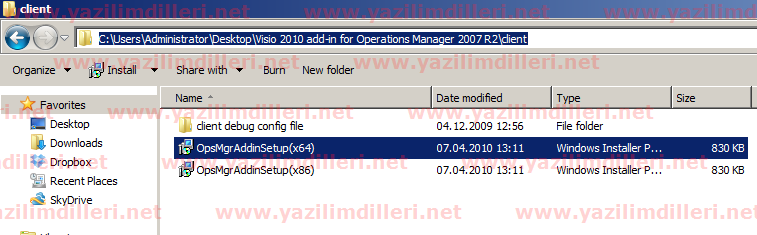

Sonrasında bu zip dosyası içerisinde yer alan client klasörü içerisindeki OpsMgrAddinSetup'ı çalıştıralım ve Default ayarlarla kurulumunu gerçekleştirelim.

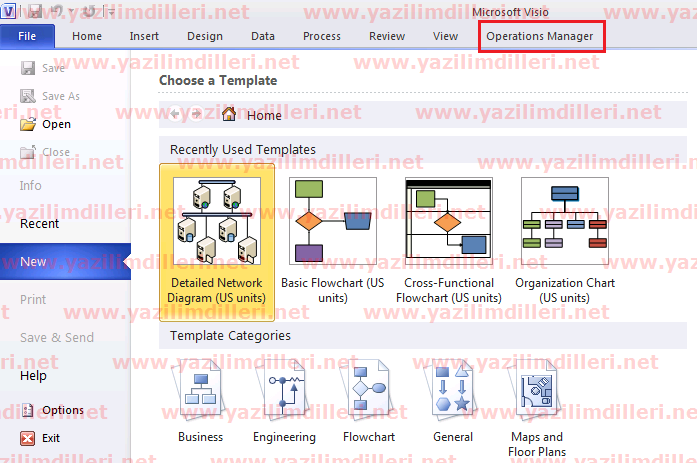

Bu eklentiyi kurduktan sonra, artık Visio'yu çalıştırdığınızda Operations Manager ismiyle yeni bir tab sekmesinin geldiğini göreceksiniz. SCOM ile ilgili tüm işlemlerimizi bu sekmeyi kullanarak yapacağız.

Diagram çizimi için isterseniz kendiniz direkt Visio içerisinden Manuel olarak da çizim yapıp SCOM'a bağlayabildiğiniz gibi, dilerseniz SCOM üzerindeki diagramları da otomatik olarak Visio'ya aktarabilirsiniz. Aşağıdaki makalede SCOM üzerinde oluşturduğumuz diagram'ı Visio'ya aktaralım.

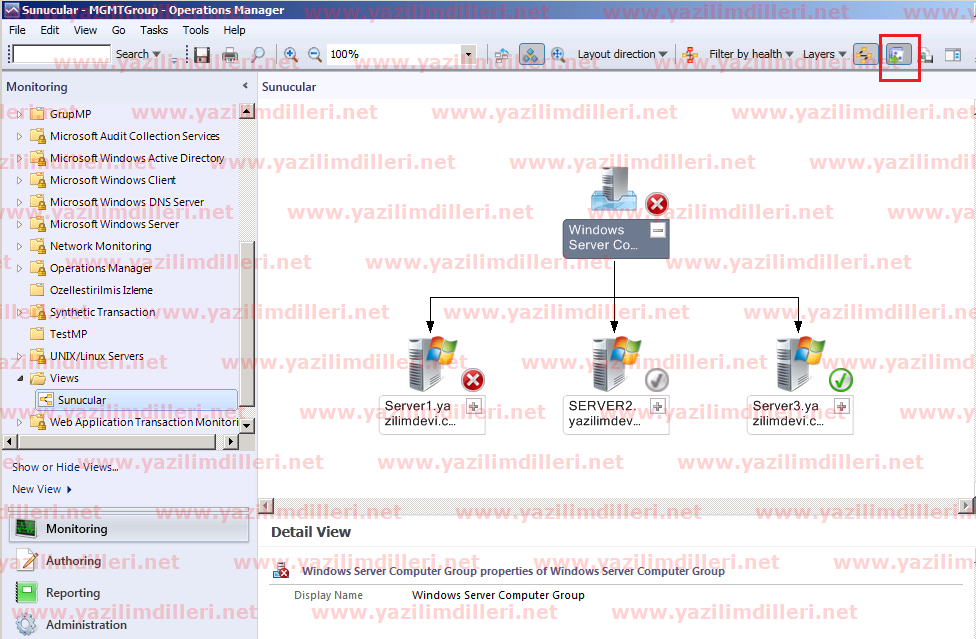

Diagram View'ımız aşağıdaki gibi seçili iken Operations Manager Yönetim Panelinin sağ üst köşesinde Visio ikonu göreceksiniz. Bu ikona tıklayalım.

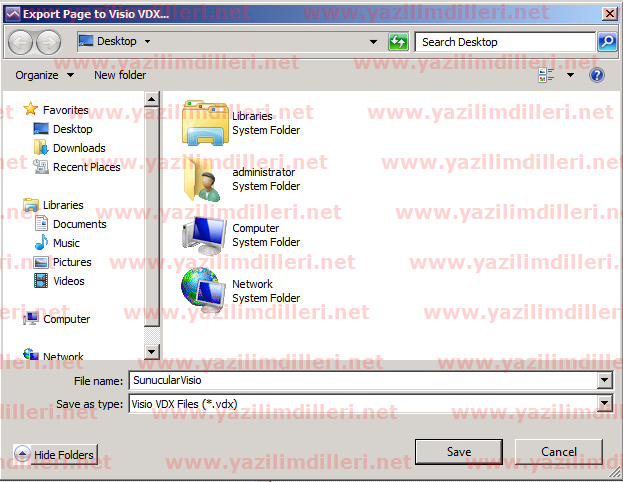

Yukarıdaki gibi bir Export ekranı gelecektir. Bir isim verip, Save diyelim. Bunu bir Visio dosyası olarak kaydetmiş olacaktır.

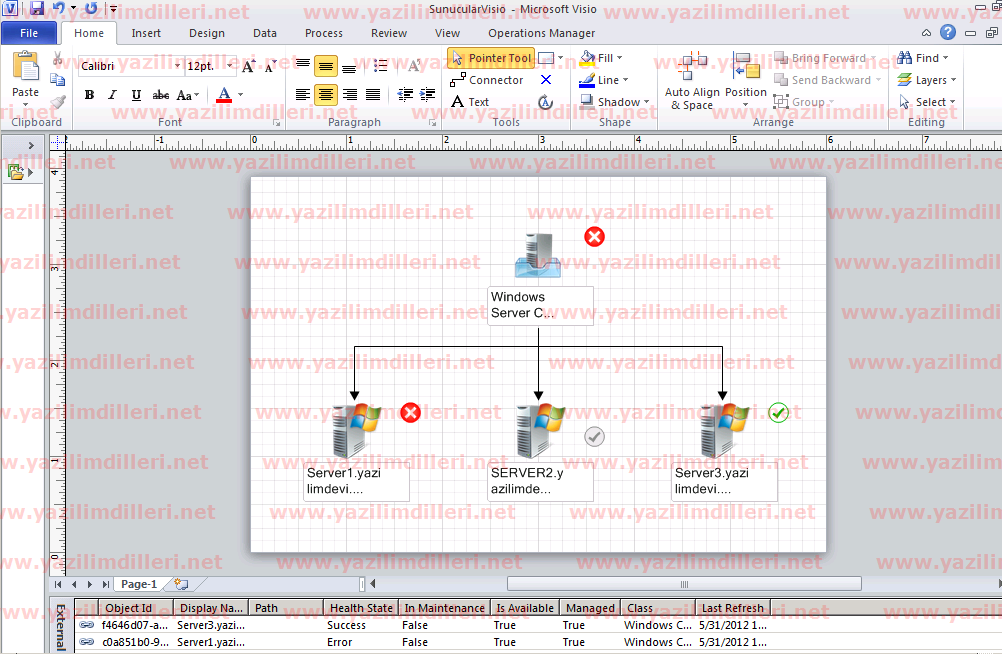

Bu dosyayı açalım.

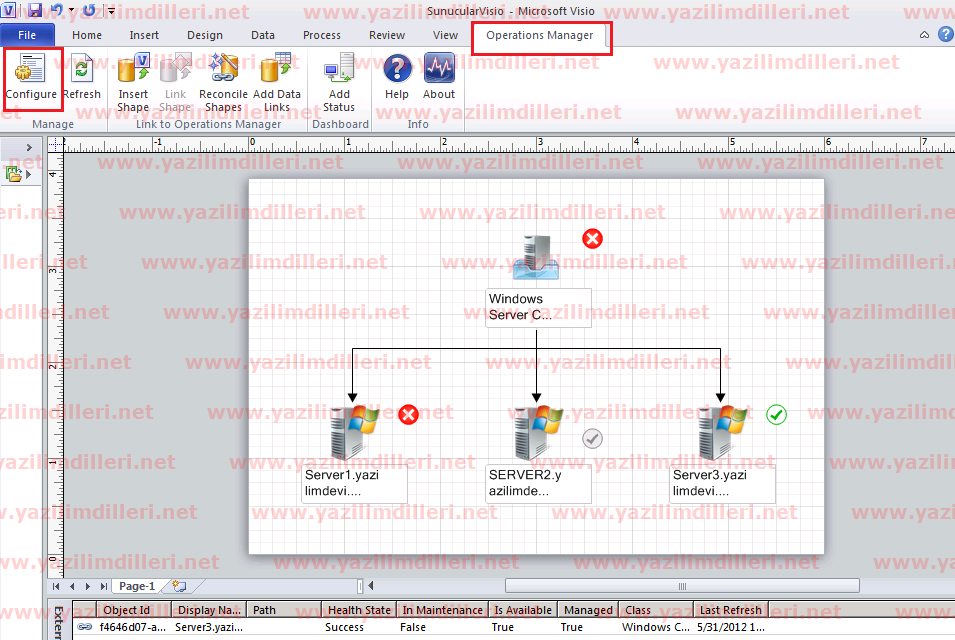

Şimdi Default ayarları incelemek için Operations Manager sekmesine gelelim.

Yukarıdaki ekranda Refresh seçeneği ile sunucularınızın Health State'lerini güncelleyebilirsiniz. Biz Default ayarlar için Configure seçeneğine tıklayalım.

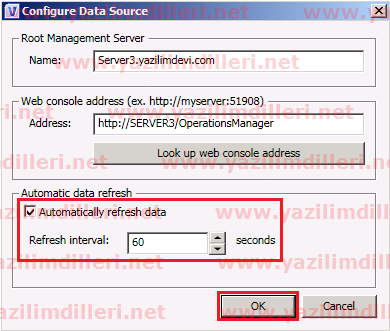

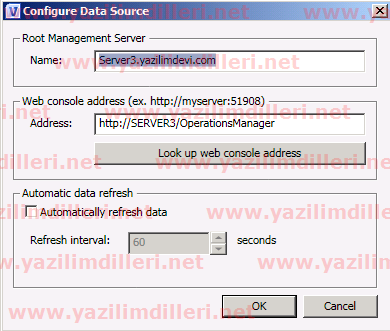

Default ayarlarımız yukarıdaki gibidir. RMS ve Web Console Address kısmı  otomatik olarak gelecektir.  Automatic Data Refresh seçeneği de güzel bir seçenek olup Health State'lerin nasıl bir aralıkla otomatik olarak refreshleneceği kısmıdır. İşaretlenmesi çoğu durumda faydalı olacaktır. Aksi taktirde refreshleme işlemini sizin sürekli manuel olarak yapmanız gerekecektir.

Yukarıdaki gibi 60 sn'de bir yenilenmesini için gerekli ayarı yapıp, OK diyorum.

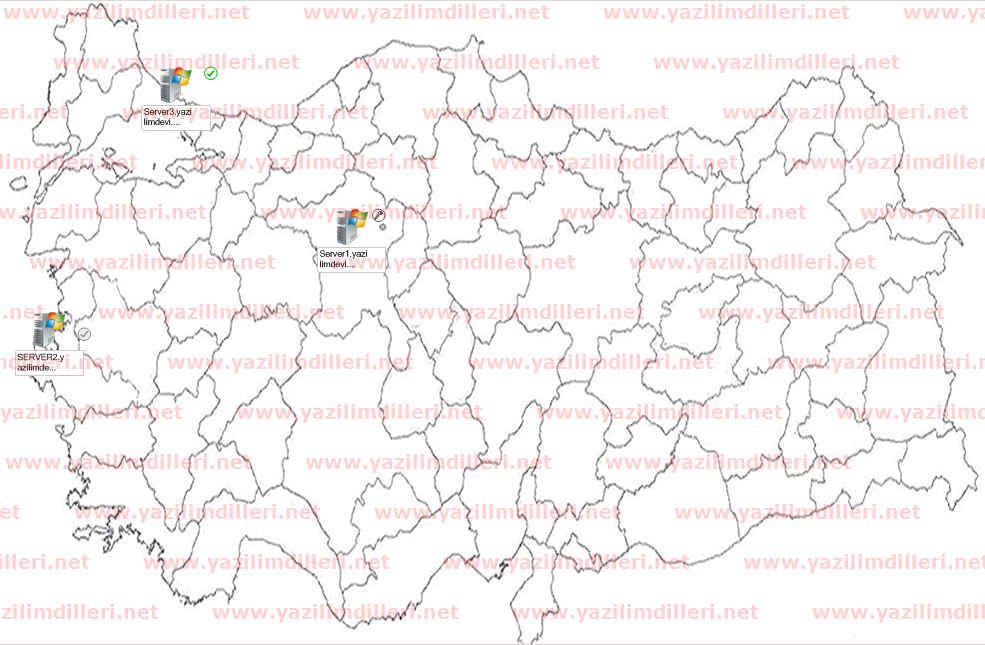

Operations Manager sekmesi altındaki Insert Shape ve Add Data Links seçenekleriyle kendiniz de manuel çizim işlemlerini gerçekleştirebilirsiniz. Bundan sonrası artık tamamen sizin Visio ile neler yapabileceğinize bağlıdır. Örneğin Visio'ya bir harita ekleyerek aşağıdaki gibi bir görünüm elde edebilirsiniz.

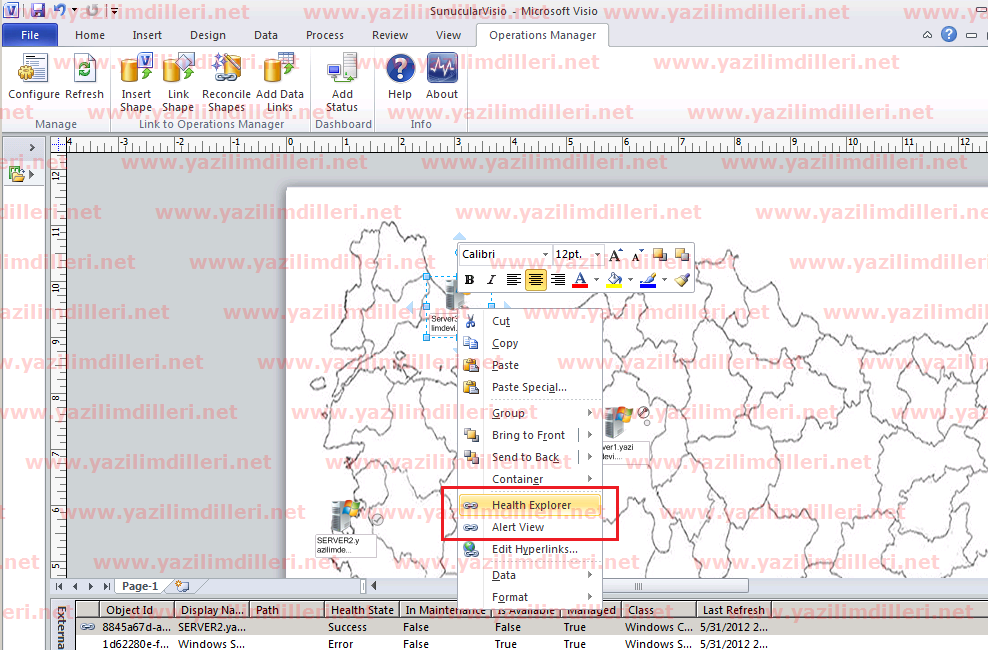

Ayrıca eklemiş olduğunuz nesneler üzerine sağ click yaparak da durumları hakkında daha ayrıntılı bilgiye erişebilirsiniz.
