8051 MİMARİ TABANLI AT89C51 MİKRODENETLEYİCİ KULLANARAK BİLGİ SINAMA ZİLİ YAPMAK

Merhaba değerli arkadaşlar,

Sistem Hakkında Ön Bilgi:

Bilgi sınama, Test veya Sınav zili sistemleri yaygın olarak, okul, kolej ve TV programlarında kullanılmakta olan bir sistemdir. Örneğin; TV’lerde bir yarışma programını hayal edin ve bu yarışma programı bir bilgi programı olsun; Sorulan soruya her yanlış cevap verdiğinizde zil sesi ile uyarıldığınızı düşünün, işte bu tarz bir zil sesi sistemi geliştirmeye çalışacağız. Sistemi geliştirirken, sistem içinde hangi bileşenlerin kullanıldığına değinerek bu bileşenler hakkında bilgiler vermeye çalışacağız.

Sistem içinde kullanılan butona hangi takım daha önce basarsa, ilk olarak cevap verme hakkına sahip olur. Zaman zaman iki takım çok küçük zaman aralığında zile bastığında kimin daha önce basıp basmadığını tanımlamak/ayıklamak oldukça zordur. Bu gibi karşılaşılan problemlerde genellikle insan kararı sonucu belirlemektedir ve bu karar karşı tarafa göre yanlı olduğu düşünüldüğünden dolayı beraberinde problemler getirmektedir. İşte tamda bu noktada geliştireceğimiz bilgi sınama/sınav/test zil sistemi bu tür bir problemi ortadan kaldırmaktadır. Burada ki temel amaç, en kısa sürede zile hangi takım zile basarsa sistem bu kısa sürede basılan işlemi devreye alır ve diğer tüm seçenekleri devre dışı bırakır.

Bu sınav/bilgi sınama/test zili sisteminde en fazla 8 takım kullanılabilir. Bu demektir ki 8 buton kullanılacaktır. Dile getirdiğimiz bu sistemi 8051 mimari tabanlı AT89C51 mikro denetleyicisi çerçevesinde oluşturacağız.

Tanımlamalar:

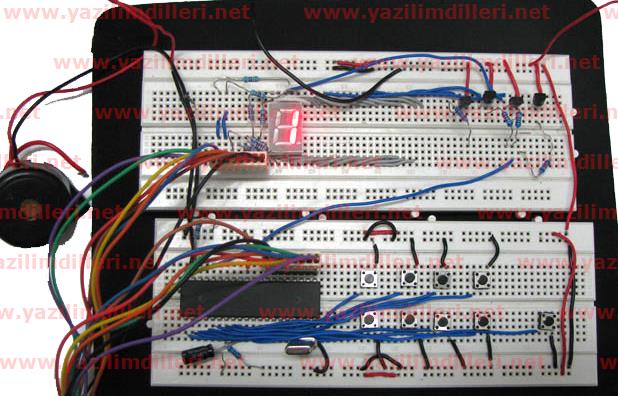

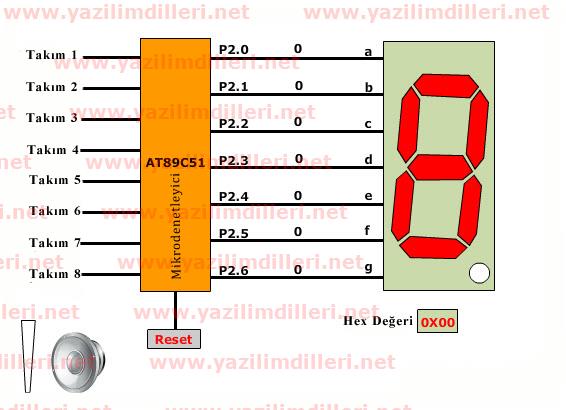

Ön bilgiyi verdiğimizde bu sistemde maksimum 8 takımın kullanılabildiğini söylemiştik. Bu ifadenin anlamı şudur: Bu sınav/bilgi sınama/test zili sistemi 8 takıma karşılık gelen 8 giriş PIN kullanılacağını işaret etmektedir. İşlemin çıktısı ise (output), ilk olarak butona basan takıma karşılık gelen sayıyı bir 7 segment display ekranda görüntülenecek şekilde ayarlanacaktır. Bu 7 segment display’in ara yüzü mikro denetleyiciye bağlıdır. En kısa sürede butona basan takımın sonucu 7 segment display de görüntülendiğinde kısa süreli bir zil sesi duyulacaktır. 7 segment display’in giriş ve çıkış PIN’lerinin bağlantıları aşağıdaki gibi devre şeması üzerinde gösterilmiştir.

Şekilde görüldüğü gibi şayet 7 segment display hakkında bilgi verecek olursak aşağıdaki bilgileri vermiş oluruz:

7- Segment Display Özellikleri

a.       7 Segmentli ekran; yüksek verimli kırmızı kaynak renkli cihazlar Galyum Fosfit üzerinde turuncu ışık yayan diyotla Galyum Arsenid Fosfit ile yapılmıştır.

b.      0.56 inç rakam yüksekliği

c.       Düşük akım çalışması

d.      PC üzerinde kolay kurulumu ve kullanım kolaylığı

e.       Mekanik engebeli

Gibi özelliklere sahiptir.

Yedi ( 7- Segment) Segment Ekran Nedir?

7 Segment Display, 8 (7 +1) parça şeklinde göstergeli ve 8 (7+1) LED’den (A –G ,DP) oluşur. Dijital elektronik sistemlerde ve gömülü sistemler teknolojisinde devre içinde numaralar ve bazı karakterleri göstermek amacıyla kullanılan işlevsel bir bileşendir. Bağlantıları basitleştirmek için, Katot ve Anot sırasıyla ortak PIN ile bağlanır. Bağlarken her diyot ayrı ayrı ele alınır.(Bu 7-SEG bileşenin 10 bacağı bulunmaktadır. Bunlardan tanesi ortak (anot ve katot) geriye kalan 8 bacak ise her bir LED için ayrılmış bacaklardır.) Bunun anlamı, her biri kendi akım sınırlayıcı dirençlere sahip olmasıdır.

DP nokta görevini yapan 7+1 deki +1 dediğimiz dış LED’dir. Parça sayısına takılmaksızın uluslar arası elektronik standartları çerçevesinde adı yedi segment (7-SEG) olarak adlandırılmıştır.

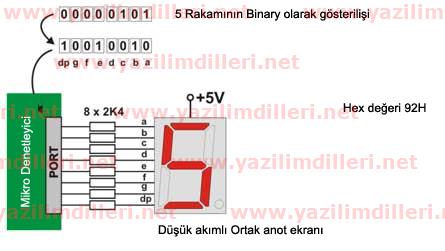

Şimdi ise yukarıda vermiş olduğumuz yedi segment (7-segment) ekranını bir mikros denetleyiciye bağlayarak oluşan şekli inceleyeli. Aslına bakılırsa şekil 3.9a baktığımızda harflerin dizilişi ve harf için 1 ve 0 uyguladığımızda yani LED durumunun açık yada kapalı oluşunu incelediğimizde oluşan rakamları rahatlıkla görebiliriz.

Örneğimizde 5 rakamının Binary (ikili) sistemde gösterilişini göstermiş olduk. Binary sayı sistemi için

Yedi Segment ( 7-SEG) Ekran Tipleri ve Ekran Formatı

EKRAN FORMATI

Ekran formatında harflere karşılık gelen data rakamlarını bir tablo altında verecek olursak,aşağıdaki gibi bir tablo elde etmiş oluruz.

Tabloya baktığımızda format mantık ‘0’ SEGMENT’in ON yani AÇIK olduğunu belirtir. ‘1’ ise OFF yani KAPALI olduğunu belirtir.

Tabloya baktığımızda format mantık ‘0’ SEGMENT’in ON yani AÇIK olduğunu belirtir. ‘1’ ise OFF yani KAPALI olduğunu belirtir.

YEDİ SEGMENT (7-SEG) ÇEŞİTLERİ

Seven Segment yani Yedi Segment çeşitlerine göz attığımızda, temel anlamda 2 çeşidinin olduğunu görürüz.

Bunlar;

1.Ortak Anot

2.Ortak Katot

Ortak Anot Ekran: Bu yapıdaki LED’lerin anotları birleştirilmiş ve gerekli girişler katottan verilmektedir. Bu durumda yanmasını istediğimiz parçaya ait uçtan (-) vermemiz gerekir.

Ortak Anot Ekranlarda girişler 7 parça + 1 decimal nokta için 8 adet katot ucu ve bir adet de anot ucu olmak üzere esasen 9 uç olacaktır. Ama yapı itibariyle göstergelerde ortak olan ucun tek olması sorun teşkil ettiğinden ve gömülü sistem tasarımcılarına kolaylık olması açısından ekranlarda ortak olan uçtan hem üstte hem de altta olmak üzere 2 adet bulunur.

Ortak Katot Ekran: Bu yapıda bulunan LED’lerin katotları birleştirilmiş ve gerekli girişler katottan verilmektedir. Bu durum nezdinde yanmasını istediğimiz parçaya ait uçtan (+) vermemiz gerekir.

Ortak Anot Ekranda da 8 adet anot ucu ve 1 adet de katot ucu olmak üzere esasen 9 uç bulunmaktadır.

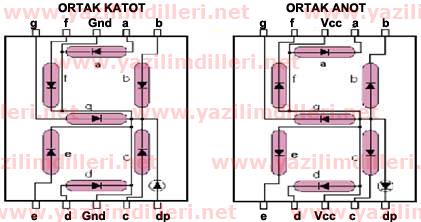

Aşağıdaki şeklimize baktığımız zaman, daha anlamlı bir ifade biçimi kafamızda canlanmış olur.

UYARI:

Bu bilgilerin hemen ardından uygulama tanımlarımıza hemen geri dönelim:

Sistem başlatıldığı zaman, yani herhangi bir Takımın kendi temsil ettiği butona bastığında 7-segment üzerinde herhangi bir görüntüleme olayı başlamayacaktır. Mikro denetleyici giriş pinlerini tarayarak tutar.Bu durumda, en kısa süre içinde basılan buton vasıtasıyla kısa süreli bir zil sesi duyulacaktır.Bu adımda tabiki basılan butonun temsil ettiği takım numarası 7 segment ekranda gözükecektir.

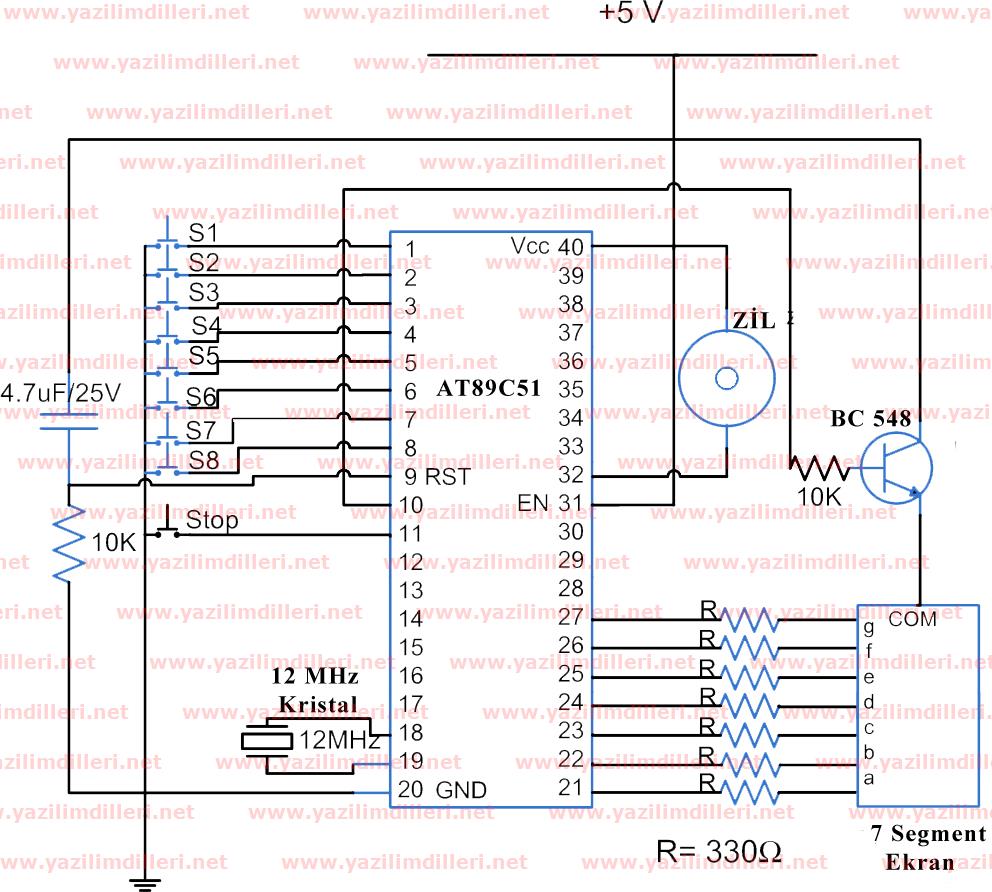

Elektronik Devre Şeması:

Elektronik devre şemasını verdikten sonra işlemimize ait C kodlarımızı verebiliriz.

// sınav/bilgi sınama/test zili yapma programı

#include<reg51.h>

// 0 ile 9 arasındaki sayılara karşılık gelen Hex değeleri
unsigned int digital_deger[10]={0x40,0xF9,0x24,0x30,0x19,0x12,0x02,0xF8,0x00,0x10};
sbit cikis_PIN = P3^0;       //  7-segment display etkinleştirmek için PIN'i    etkinleştirir
sbit durdur_PIN = P3^1;      //  Zili Resetlemek için PIN'i durdurur.
sbit zil_PIN=P0^0;           //  Zile ses veren zil PIN'i
int bayrak;


// Zaman geciktirme fonksiyonu
void delay()
{
    int i,j;
    for(i=0;i<200;i++)
    for(j=0;j<1275;j++);
}
// Butona basan takımın temsil ettiği rakamı 7-segmentte görüntüleyen fonksiyon
void goruntule(unsigned int current_dig)
{
    P2=digital_deger[current_dig];
    cikis_PIN = 1;
    zil_PIN=0;
    delay();
    zil_PIN=1;
    while(durdur_PIN != 0);
}

// Giriş butonunu izleyen fonksiyon
void zil()
{
    bayrak = 0;
    while(1)
    {
        while (P1 == 0xFF);

        while (P1 == 0xFE)   //Eğer 1 butonuna basılırsa kontrol eder.
        {
            bayrak = 1;
            goruntule(1);
        }

        while (P1 == 0xFD)   //Eğer 2 butonuna basılırsa kontrol eder.
        {
            bayrak = 2;
            goruntule(2);
        }

        while (P1 == 0xFB )  //Eğer 3 butonuna basılırsa kontrol eder.
        {
            bayrak = 3;
            goruntule(3);
        }

        while (P1 == 0xF7 )   //Eğer 4 butonuna basılırsa kontrol eder.
        {
            bayrak = 4;
            goruntule(4);
        }

        while (P1 == 0xEF )  //Eğer 5 butonuna basılırsa kontrol eder.
        {
            bayrak = 5;
            goruntule(5);
        }

        while (P1 == 0xDF)  //Eğer 6 butonuna basılırsa kontrol eder.
        {
            bayrak = 6;
            goruntule(6);
        }

        while (P1 == 0xBF ) //Eğer 7 butonuna basılırsa kontrol eder.
        {
            bayrak = 7;
            goruntule(7);
        }

        while (P1 == 0x7F ) //Eğer 8 butonuna basılırsa kontrol eder.
        {
            bayrak = 8;
            goruntule(8);
        }

        P1 = 0xFF;
        durdur_PIN = 1;
        cikis_PIN = 0;
    }
}

void main()
{
    cikis_PIN=0;
    durdur_PIN = 1;
    P1 = 0xFF;
    zil();

}
